مقاسات ألواح بديل الحجر والخشب والشيبورد حسب الموديل
مقاس ألواح بديل الحجر والخشب والشيبورد يتحدد بكود المنتج وكتالوجه. مثلًا، مجموعتا بديل الحجر المعروضتان هنا بمقاس 1200 × 600 مم، بينما ألواح بديل الشيبورد المسطّحة الموثّقة تشمل 2900 × 1220 مم، مع استثناء محدد للموديل SK-09. وشرائح الخشب لها عروض وسماكات مختلفة عن الألواح المسطّحة.
يجمع هذا الدليل المقاسات التي أمكن تأكيدها من ستة كتالوجات، ويربطها بالأكواد وصفحات المصدر. وتجد قسمًا مستقلًا للمقاسات الناقصة أو المختلف على كودها، حتى تعرف ما تحتاج تسأل عنه قبل تجهيز طلبك في الكويت.

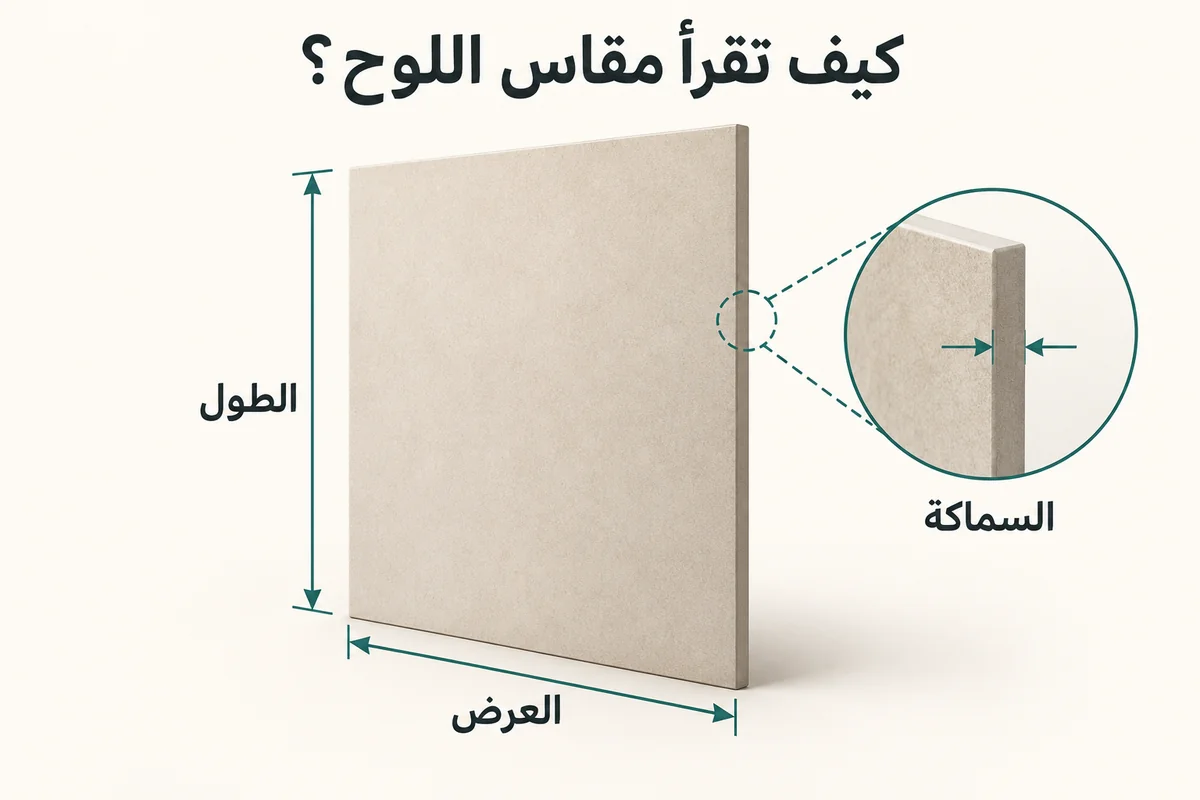

ترتيب المقاسات: الطول ثم العرض ثم السماكة
رتّبنا أعمدة الألواح في هذا الدليل على أساس الطول، ثم العرض، ثم السماكة، ووحّدنا المقاسات المؤكدة بالمليمتر «مم». كل 10 مم = 1 سم، وكل 1000 مم = 1 م. لذلك 2.90 × 1.22 م تعادل 2900 × 1220 مم، أو 290 × 122 سم.
قد يطبع الكتالوج الأرقام بترتيب آخر. فمقاس WH مكتوب 155 × 8 × 2900 mm؛ وبالرجوع إلى رسم المقطع يُقرأ عرضًا 155 مم، وسماكة 8 مم، وطولًا 2900 مم. أما قطاعات W وزوايا XP، فنفصل طول القطعة عن أبعاد مقطعها في جدول خاص.
هذا الترتيب لتسهيل المقارنة، ولا يحدد اتجاه التركيب الرأسي أو الأفقي. كما أن نطاق السماكة المذكور لمجموعة لا يثبت سماكة دقيقة لكل كود فيها.
مقاسات ألواح بديل الحجر 300 و600
| المجموعة والأكواد | الطول (مم) | العرض (مم) | نطاق السماكة للمجموعة (مم) |
|---|---|---|---|
| PU Stone Panel 300-1، 300-2، 300-3، 300-3A، 300-4، 300-5، 300-6، 300-7 | 1200 | 600 | 8–30 |
| Mushroom Stone 600-1، 600-2، 600-3، 600-3A، 600-4، 600-5، 600-6، 600-7 | 1200 | 600 | 20–60 |
المقاس الوجهي المعلن للمجموعتين هو 120 × 60 سم. رقما 300 و600 في بداية الأكواد جزء من تسمية الموديل، ولا يُقرآن بوصفهما عرض اللوح. نطاق السماكة يخص المجموعة كما طُبع في رأس الكتالوج؛ اطلب سماكة الموديل والعينة المحددين إذا كانت تؤثر في الحواف أو البروز عن الجدار.
المصدر: ملف «بديل حجر👑»، صفحة 1، بعناوين PU Stone Panel وMushroom Stone. لتصفح الألوان والأكواد: كتالوج بديل الحجر في مكتبة المسيليم.
مقاسات ألواح بديل الشيبورد المسطّحة
هذا الجدول يخص ملف «بديل الشيبورد» ذي 19 صفحة. حافظنا على استثناء SK-09، وعلى كتابة الأكواد كاملة حتى لا تختلط بموديلات من كتالوجات أخرى.
| الأكواد وصفحاتها في الملف | الطول (مم) | العرض (مم) | السماكة |
|---|---|---|---|
| SDL-03 (ص 1)، WDG-06 (ص 3)، LH-02 (ص 4)، FB-11 (ص 5)، WD-12 (ص 6)، WD-04 (ص 7)، MT-02 (ص 8)، SK-04 (ص 10)، SK-08 (ص 11)، MR-01 (ص 12)، SDL-02 (ص 13)، WDG-09 (ص 14)، FB-04 (ص 15)، FB-05 (ص 16)، FB-09 (ص 17)، WD-08 (ص 18)، WD-10 (ص 19) | 2900 | 1220 | غير مذكورة |
| SK-09 (ص 9) | 2800 | 1220 | غير مذكورة |
طُبع مقاس SDL-03 وMR-01 بصيغة 2.90 × 1.22 م، وبقية المجموعة الأولى بصيغة 290 × 122 سم؛ وهما القياس نفسه. أما SK-09 في صفحة 9 فمطبوع 2.80 × 1.22 م، أي طول 280 سم.
لا تظهر سماكة هذه الألواح في صفحات المصدر. كذلك لا يظهر مقاس للموديل LHR-01 في صفحة 2؛ فلا تنقل إليه مقاس LH-02 أو بقية الأكواد.
المصدر: ملف «بديل الشيبورد»، الصفحات الموضّحة بجوار كل كود. لتصفح النقشات: كتالوج بديل الشيبورد في المكتبة المركزية.
مقاسات شرائح بديل الخشب WH وWT
| المجموعة والأكواد | الطول (مم) | العرض (مم) | السماكة (مم) | صفحات الملف |
|---|---|---|---|---|
| WH WH07، WH08، WH09، WH17، WH34، WH37، WH38، WH39، WH41، WH42، WH044، WH46، WH47، WH61، WH62، WH63، WH64، WH65، WH69 | 2900 | 155 | 8 | 2–20 |
| WT WT07، WT08، WT09، WT17، WT34، WT37، WT38، WT39، WT41، WT42، WT44، WT46، WT47، WT61، WT62، WT63، WT64، WT65، WT69 | 2900 | 160 | 12 | 21–39 |
يبلغ طول الشرائح في المجموعتين 2.9 م. ويختلف العرض والسماكة: WH بعرض 15.5 سم وسماكة 8 مم، وWT بعرض 16 سم وسماكة 12 مم. هذه هي الأبعاد المعلنة في الملف. راجع عرض التغطية الفعلي وطريقة الوصل قبل حساب عدد الشرائح، وأثر التعشيق على العرض إذا كان المنتج يستخدمه.
انتبه إلى كتابة WH044 في صفحة 12 بثلاثة أرقام، بينما WT44 في صفحة 31 مكتوب برقمين. احتفظ بصيغة الكود وصورته من الكتالوج عند الاستفسار.
المصدر: ملف «بديل خشب فوم ألوان شيبورد»، صفحات 2–20 لمجموعة WH، وصفحات 21–39 لمجموعة WT. للتصفح: كتالوج بديل الخشب الفوم WPC.
بديل الخشب 16 و20 سم: AL وP والقطاعات
عنوان ملف «بديل خشب 16 و20 سم» يستخدم تسميات تقريبية للعروض. عند إعداد الطلب ارجع إلى الأرقام المطبوعة: عرض AL هو 195 مم، أي 19.5 سم، وعرض P هو 159 مم، أي 15.9 سم. ويذكر الملف طولًا 2.9 م لكل القطع المدرجة أدناه.
| المجموعة والأكواد | الطول (مم) | العرض (مم) | السماكة / عمق المقطع (مم) | صفحات الملف |
|---|---|---|---|---|
| AL AL004، AL005، AL006، AL008، AL011، AL012، AL014، AL016، AL018، AL041، AL042، AL047، AL050، AL051، AL053 | 2900 | 195 | 12 | 6–13 |
| P P004، P005، P006، P008، P012، P016، P018، P036، P040، P041، P042، P047، P050، P051، P053 | 2900 | 159 | 23 | 14–21 |
القطاعات المجوّفة وزوايا التشطيب
| نوع القطعة والأكواد | الطول (مم) | أبعاد المقطع (مم) | صفحات الملف |
|---|---|---|---|
| W: قطاع مجوّف W005، W006، W008، W011، W018، W036، W040، W041، W042، W047، W050، W051 | 2900 | 100 × 50 | 22–27 |
| XP: زاوية تشطيب XP005، XP006، XP008، XP011، XP012، XP014، XP016، XP018، XP036، XP040، XP041، XP042، XP047، XP050، XP051، XP053 | 2900 | 25 × 25 لطولي ضلعي الزاوية | 28 |
في W، الرقم 50 مم أحد بُعدي المقطع الخارجي للقطاع المجوّف، وليس سماكة جدار مادته. وفي XP، 25 × 25 مم هما طولا ضلعي زاوية التشطيب؛ لا تعني العبارة أن سماكة المادة 25 مم. لم تُثبت سماكة جدار هذين النوعين في بيانات المقاس المستخدمة هنا.
المصدر: ملف «بديل خشب 16 و20 سم»، صفحات 6–13 لـ AL، و14–21 لـ P، و22–27 لـ W، وصفحة 28 لـ XP. للتصفح: كتالوج بديل الخشب 16 و20 سم وملحقاته.
مواصفات تحتاج تأكيدًا قبل الطلب
اختلاف الكود AL059 وAL058
يظهر AL059 في النصف السفلي من صفحة 13 من ملف «بديل خشب 16 و20 سم»، بطول 2900 مم ومقطع 195 × 12 مم. وفي النسخة العامة من الكتالوج وقت المراجعة يظهر موديل أسود باسم AL058 بالأبعاد نفسها. لم نتأكد أن الاسمين يعودان إلى المنتج نفسه؛ لذلك أبقينا هذا الكود خارج قائمة AL السابقة إلى أن تُطابق صورة الموديل ونسخة الكتالوج مع المورد.
كتالوج ZAN WOOD CHIPBOARD
تذكر صفحة 2 من ملف «CHIPBOARD(2)» القياس 280 × 210 من دون وحدة للطول والعرض، وتذكر نطاق سماكة 8–18 مم. لا يمكن اعتماد السنتيمتر أو حساب مساحة اللوح من هذا السطر قبل تأكيد الوحدة. كما لا يحدد نطاق السماكة أي قيمة تخص كل كود.
الأكواد التي يشملها هذا التنبيه في نسخة ZAN WOOD
1036، 1125، 1012، 1028، 1030، 1013، 1042، 1043، 1032، 1025، 1018، 1019، 1033، 1014، 1031، 1029، 1017، 1016، 1023، 1039، 1015، 1035، 1024، 1038، 1022، 1037، 1021، 1026، 1066، 1034، 1073، 1071، 1068
الأكواد في صفحات 3–8، وبيان المقاس العام في صفحة 2. هذا الملف مستقل عن كتالوج «بديل الشيبورد» السابق.
بديل الرخام المطفي WAL
في ملف «أحدث أشكال بديل الرخام المطفي» ذي 19 صفحة، خانات SIZE / W / H بلا قيم، ولا تظهر سماكة. لذلك نترك الطول والعرض والسماكة غير محددة للأكواد التالية:
WAL01، WAL02، WAL03، WAL04، WAL05، WAL06، WAL07، WAL08، WAL11، WAL14، WAL15، WAL16، WAL17، WAL18، WAL20، WAL21، WAL22، WAL23، WAL25.
أرسل كود WAL وصورة النقشة واطلب أبعاد المنتج بوحداتها، بدل استخدام مقاس بديل الشيبورد له. يمكنك تصفح كتالوج بديل الرخام المطفي لاختيار النقشة، ثم تأكيد بياناتها.
من مقاس اللوح إلى تحديد الكمية
المقاس المعلن نقطة بداية لتخطيط التوزيع. قبل طلب الكمية، تحتاج معرفة مساحة التغطية الفعلية أو عرض التغطية بعد الوصل، واتجاه الألواح، والقص حول الفتحات، والحواف والزوايا. لا يعتمد عدد القطع من مساحة الجدار وحدها إذا كانت هذه التفاصيل غير محسومة.
- حدد المنتج: اسم الكتالوج، الكود كاملًا، صورة الموديل، والمقاس بوحدته.
- قِس الجدار: العرض والارتفاع وأبعاد الأبواب والنوافذ، مع بيان الزوايا والأوجه التي ستُكسى.
- راجع مخطط التوزيع: اتجاه النقشة، مواقع الوصلات، القطع المطلوبة للحواف، وما يمكن الاستفادة منه من القصاصات.
- اطلب عرضًا واضحًا: يحدد الخامة والكميات والتجهيز والنقل والتركيب والملحقات، مع تأكيد المقاسات والتوافر وقت الطلب.
لترتيب البيانات التي ترسلها، راجع دليل طلب بديل الحجر وتجهيز المقاسات لعرض السعر. ولحسم اللون والنقشة قبل اعتماد الكمية، اقرأ دليل اعتماد عينة بديل الرخام والخشب.
تبي تتأكد من مقاس موديل لمشروعك؟ أرسل للمسيليم الكود وصورته ومقاسات الجدار والمنطقة داخل الكويت، واذكر هل المطلوب خامة فقط أم توريد مع تركيب. إذا كانت المواصفة ناقصة أو الكود مختلفًا بين نسختين، وضّح ذلك في الاستفسار قبل اعتماد الطلب.
أرسل الكود والمقاسات على واتساب
للاستفسار: 56510526. ويمكنك مراجعة نطاق خدمة توريد وتركيب بديل الحجر.
مصادر المقاسات وطريقة التوثيق
رُوجعت البيانات في 19 أكتوبر 2026 من الملفات الأصلية التالية. أرقام الصفحات في هذا الدليل هي ترتيب صفحات PDF، بما فيها الغلاف إن وجد؛ روابط الكتالوجات أعلاه تفتح نسخ التصفح العامة الحالية، وقد تختلف تسمية موديل بين نسخة وأخرى.
- «بديل حجر👑»: صفحة 1 للمجموعتين الحجريتين.
- «بديل الشيبورد»: الصفحات 1–19، مع بيان صفحات كل كود في الجدول.
- «بديل خشب فوم ألوان شيبورد»: الصفحات 2–39 لمجموعتي WH وWT.
- «بديل خشب 16 و20 سم»: الصفحات 6–28 للألواح والقطاعات والزوايا.
- «CHIPBOARD(2)» من ZAN WOOD: صفحة 2 للمواصفة العامة، وصفحات 3–8 للأكواد.
- «أحدث أشكال بديل الرخام المطفي»: الصفحات 1–19 لأكواد WAL.
لتصفح الأقسام، افتح مكتبة كتالوجات المسيليم. هذا الدليل يوثّق أبعاد النسخ التي تمت مراجعتها، ولا يثبت المخزون الحالي أو ملاءمة أي منتج للاستخدام الخارجي أو الماء أو الحرارة. تُراجع تعليمات المنتج المحدد والعينة ونطاق التنفيذ عند الاختيار.
